上海洁净室装修-百级净化车间装修工程

案例介绍

• 项目名称:上海洁净室装修-百级净化车间装修工程
• 建筑面积:百级洁净室126平方米，万级洁净室425平方，辅助车间518平方米
• 服务项目:电子工业洁净室工程
• 项目地址:上海金山山阳工业区
• 施工工期：90天
• 洁净等级:百级、万级

案例详情

上海洁净室装修-百级净化车间装修项目案例简介：项目位于上海金山山阳工业区，公司专注于特种工业阀门、电力电子元件研发与生产的高新技术企业。本次装修工程为上海金山研发生产基地扩建工程，建筑面积约1360㎡，其中百级洁净室126平方米，万级洁净室425平方米，辅助车间约520平方米。

一、设计参数

洁净等级：ISO Class 5（百级）、Class 7（万级）。

温湿度控制：温度 (22 ± 2)℃，相对湿度 45% ~ 55%。

压差梯度：洁净区对非洁净区维持 ≥ 10 Pa 正压，不同级别区域间压差 ≥ 5 Pa。

噪音等级：主要工作区 ≤ 65 dB(A)。

照度：主要工作台面 ≥ 300 Lux。

二、围护结构

墙体系统

材料：采用50mm厚岩棉夹芯金属净化板，面板为0.5mm厚彩钢板，芯材为容重90kg/m³的A级防火岩棉。

构造：板材企口连接，内填专用密封胶，确保气密性。阴阳角采用圆弧过渡，无死角，便于清洁。

门窗：配套定制钢质净化门（带观察窗）及双层中空玻璃固定窗，确保整体平整与密封。

吊顶系统

材料：采用单玻镁岩棉净化板，基板厚度0.5mm，兼具防火与高强度特性。

构造：吊顶内作为静压箱及设备安装层，承载高效过滤器送风口、灯具、消防设施等。

地面系统

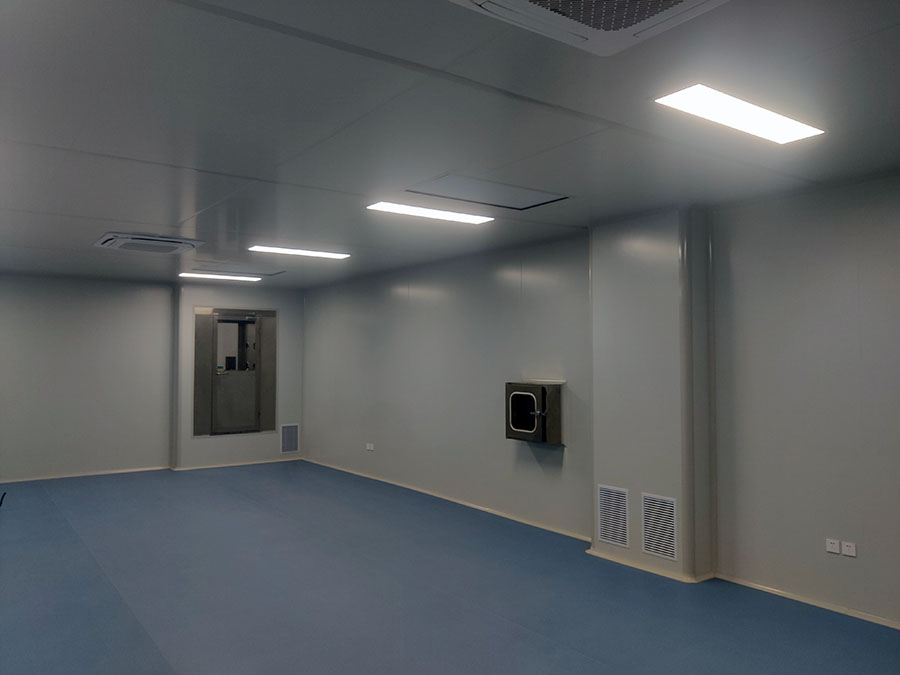

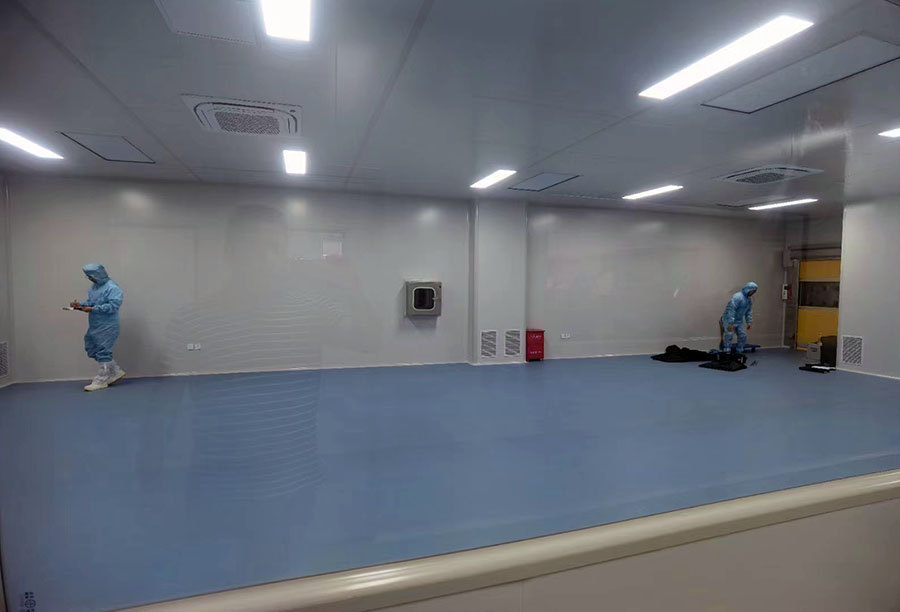

万级区 (ISO 7)：铺设2.0mm厚同质透心PVC卷材，焊接处理，形成无缝、耐磨、易清洁的表面。

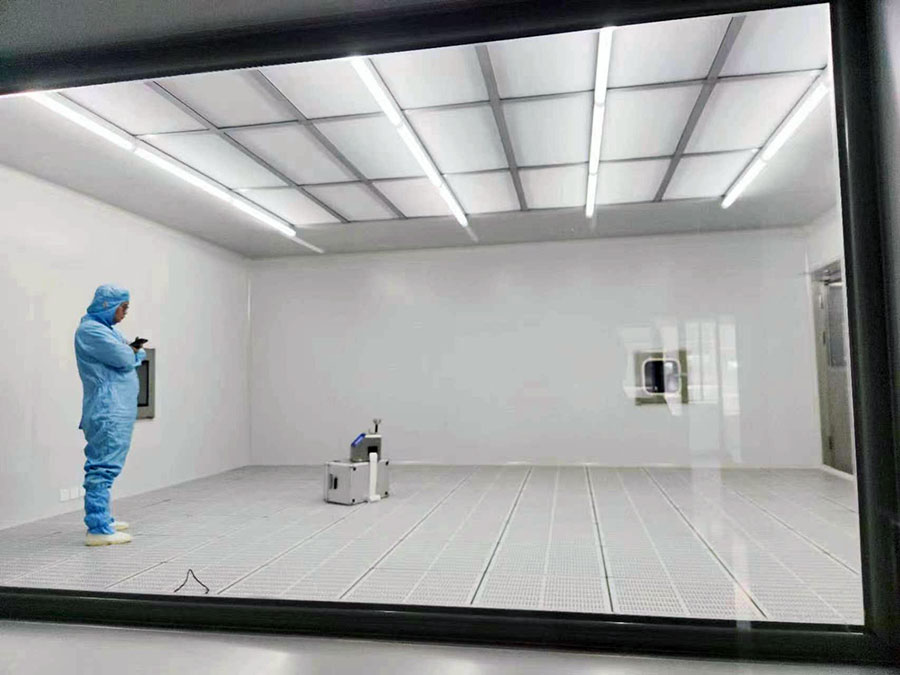

百级区 (ISO 5)：采用全钢制防静电通风地板系统，通风率可调，配合高架地板下回风，保证气流垂直层流。

三、暖通系统

暖通净化空调系统 (AHU+FFU)：采用组合式空气处理机组，配备初、中、高效三级过滤，实现温湿度、洁净度及换气次数的精确控制。

电气与照明系统：采用洁净室专用LED平板灯，线路穿不锈钢管暗敷。设置专用配电柜及应急照明。

工艺管道系统：包含排风系统（含有机、酸性废气处理）、高纯水系统（EDI或反渗透工艺）、压缩空气、真空等工艺介质的管道安装与测试等。
